发光字电源如何接线？这是很多小白经常问的问题，那么小编就来给大家说说发光字电源的接线方法，以图文解说的方式一步一步来教大家学会如何接发光字电源。

发光字接线示意图

首先，在上墙安装发光字的时候，就需要先将发光字引出延长线，不然发光字线太短，等你装到门头上发现线的长度不够就麻烦了。所以在安装发光字之前，要将发光字后面的线加长。就比如说一个发光字出厂时的线只有30cm长，那么我们就需要加到60cm或者更长距离，但是也得注意线的最佳长度，超过这个最佳长度，有可能就会导致发光字亮度无法达到最佳效果。

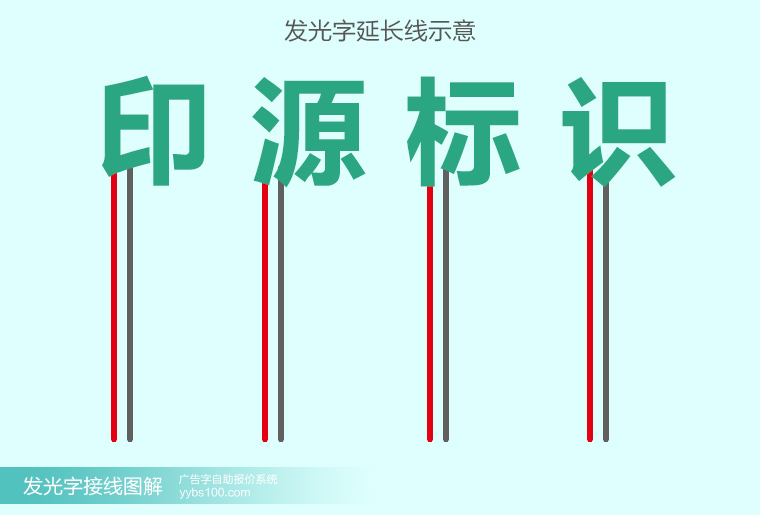

发光字延长线示意图

通过实验发光字电源线的最佳长度：
1.5平方线铜线12A/12V最长2米;
2.5平方线铜线12A/12V最长5米;
4平方线铜线12A/12V最长15米。
不宜超过最佳标准长度，不然会增加电流损耗，发光暗淡。
线加长以后，先测试一下正负极是否正确，一般厂家都会告诉你正负极颜色，但有的厂家业务员不熟悉就不一定知道，就算告诉你了，最好也还是自己测试一下。测试方法就是将发光字的线分别接到V+/V-上，LN接到插头上插到220v家用电。发光字通上电以后如果不亮，那么就调换一下正负极，发光字的v+/v-可以调换，不会损坏发光字，最多就是接错了不会亮，只要别把发光字直接接到220v电源就没问题。经常安装发光字的人员，建议购买一个发光字移动电源，测试发光字非常方便，又能当手机充电宝使用。

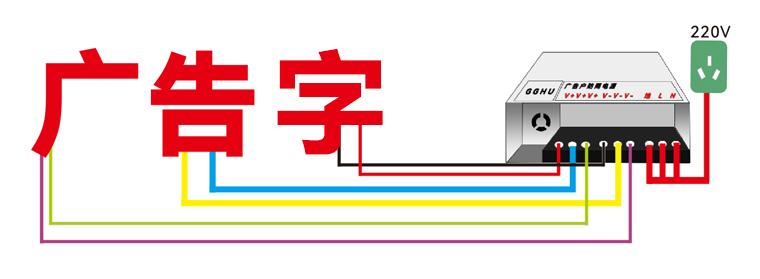

发光字电源接线

发光字电源线加长后，正负极也清楚了，那么就直接上墙开始接线：

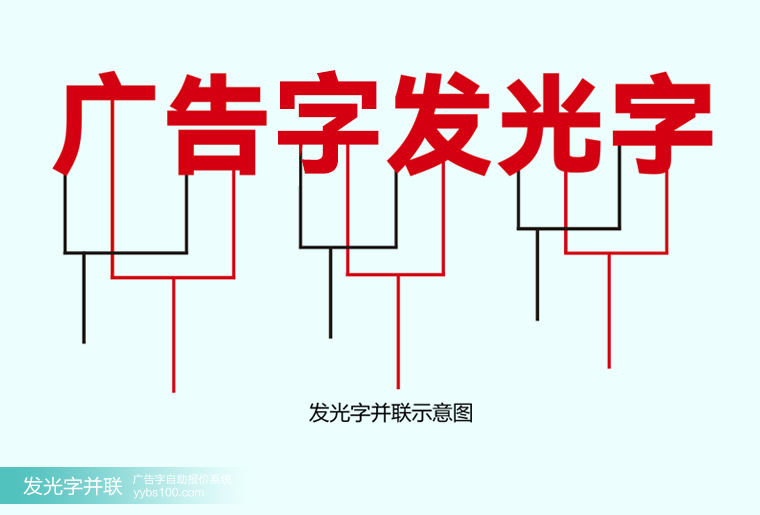

假设一个发光字有红色和黑色两根线，并且红色是正极，黑色为负极，那么我们先将发光字的红线接到电源最左边的一个V+，黑色线接到最左边一个V-，如果是多个发光字共用一个电源，就比如有六个发光字用一个电源，那么我们先两两并联，就变成三组并联好的发光字，并联就是红线接红线，黑线接黑线。并联好后再分别接到三个V+/V-接口上面，要注意v+对应的v-，也就是最左边的v+对应的是最左边的v-，最中间的v+对应的是最中间的v-，最右边的v+对应的是最右边的v-。

发光字延长接线

就这样依次接好以后，就开始接LN，L是火线，N是零线，如果不接控制器，那么就直接接插头，插头就不分正负极了，直接用两根线分别接到LN和插头上即可。
好了，以上就是发光字电源如何接线的方法介绍。广告字自助报价下单系统体验请点击：上海印源标识在线自助报价系统

一、动手前必须搞清的三件事

发光字接线出问题，八成不是"不会接"，而是接之前没弄清三个前提：

灯珠的额定电压。市面上常见 12V 和 24V 两种。24V 的电流小、长距离压降更小，适合大字和长排字；12V 更常见、配套件多。两者绝不能混接在同一路电源上。
总功率。把字内所有灯珠的功率加总，再留出余量选电源。电源长期满载运行发热大、寿命短，通常建议负载不超过额定功率的 80%。
用在哪里。户外必须用防水电源并做防水接线盒，室内可以用普通电源但要保证散热空间。这一点决定了接线方式，而不是反过来。

二、接线拓扑：并联为主，分区供电

发光字内部灯珠、灯带一律采用并联（恒压供电），不能串联——串联时一颗坏了整串都不亮，且电压分配不均。

字比较大、灯比较多时，正确的做法是分区供电：

把整排字按物理位置分成若干区，每区单独一路电源或一个电源通道。
好处有三：单区故障不影响整排；可分级控制亮度或分时开关；检修时定位更快。
每区首尾都做电源线回环（两端都接进电源）能明显改善末端压降，避免"越远越暗"。

判断压降问题的经验指标：如果同一路字靠近电源的一端明显更亮，基本可以确定是线径偏细或未做回环。

三、功率与线径怎么估

项目	估算方法	余量建议
总功率	单颗灯珠功率 × 数量（或单米功率 × 米数）	乘以 1.2–1.3 的安全系数
电源容量	总功率 ÷ 0.8	留 20% 以上余量，避免长期满载
主线线径	按电流和走线长度选取	线越长、电流越大，线径越要加粗
分区分组	每区功率控制在单电源容量的合理区间	宁多分几区，不要一路带到底

四、标准接线步骤

断电作业，确认回路已断开，避免带电操作。
按图纸清点灯珠分组，标记每一路的正负极（红正黑负是最通用的约定）。
焊接或使用压接端子连接，接头处必须做绝缘与防水处理（热缩管 + 防水胶或灌胶）。
把电源放在通风、不易积水的位置；户外电源固定牢靠并留有散热间隙。
先接低压侧（灯珠），再接高压侧（220V 进线），每次只接一组以便排查。
通电试亮，逐字检查是否有不亮、闪烁、色差；用钳形表或功率计确认实际电流在合理范围。
确认无误后再封盖、打胶、固定面板。
最后统一做一次整体通电测试，并记录分区编号与走线位置，方便日后维护。

五、最容易出错的六个地方

问题	表现	正确做法
正负极接反	整路不亮	通电前用万用表逐路确认极性
电源超载	发热严重、频繁保护或烧电源	按 80% 负载原则选型
线径偏细	远端偏暗、发热	按电流与长度加粗线径
接头未防水	下雨后不亮或短路	热缩管加防水处理，接头朝上不行，要朝下或做盒
电源泡水	漏电、跳闸	电源离地安装、装防水盒
混用不同电压	部分灯珠烧毁	同一路只接同一电压等级

六、常见问题解答

Q：发光字可以不接变压器直接接 220V 吗？
A：绝大多数灯珠和灯带是低压直流器件，必须经电源（变压器）降压后使用。直接用 220V 会瞬间烧毁，也存在严重安全隐患。

Q：一个电源可以带几个字？
A：看总功率，不看的数量。算出这些字的总功率后按要求留余量，再决定用几个电源。字很分散时，即使功率够，也建议分电源就近供电以减少压降。

Q：为什么同一排字，远处的那几个偏暗？
A：典型的线路压降现象。解决办法是加粗线径、就近增加电源、或对末端做电源线回环。单纯调高电压会影响近端寿命，不是好办法。

Q：防水的关键在哪里？
A：三个位置最重要——电源本体、所有接线接头、以及字壳与面板的接缝。这三处任何一个进水，整字都可能短路。

Q：自己接线可以吗？
A：小规模、低压、非高空的场景，有电工基础可以自行处理；涉及高空作业、户外长期通电、批量楼体字时，建议交给专业安装人员，安全和保修都更有保障。

七、下一步

接线方案通常与字的尺寸、数量和安装高度一起确定。把这些参数填进报价系统，可以看到对应配置与价格。
